缩合型单组份RTV硅橡胶是借助空气中的湿气从表面开始硫化，手指触摸表面黏性消失的时间称作表干时间（tack free，简称TFT）。一般商品单组份RTV硅橡胶的TFT范围（25℃，50%RH）：脱醇型5-30min；脱肟型：10-60min；脱醋酸型：5-15min；脱丙酮型1-10min；脱酰胺型10-60min。

胶料表面失去黏性后，用抹刀向胶料表面挤压时，形成的皮膜不破裂的时间称作皮膜强度形成时间。这个时间的长短，对作为胶黏剂使用时判断粘接部件的固定时间及作为密封剂使用时判断耐开裂性非常重要。

胶料内部的流化速度（深层硫化性）主要取决于环境的温度与湿度，温度与湿度对缩合型单组份RTV硅橡胶流化速度的影响示意于下图：

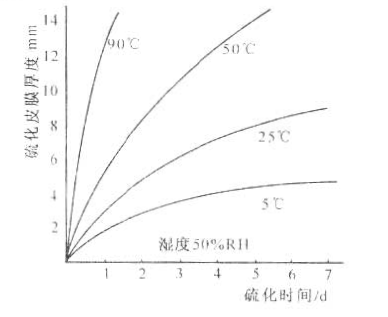

图1 50%RH,温度对硫化速度影响

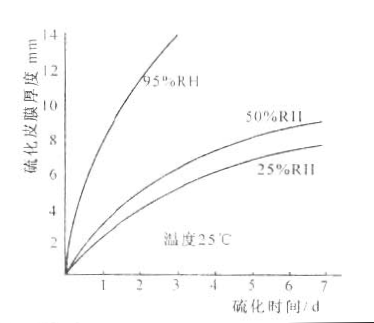

图2 25℃下，湿度对硫化速度影响

缩合型单组份RTV硅橡胶硫化过程中，不产生热，也不吸热，失重较小，收缩率也较小。

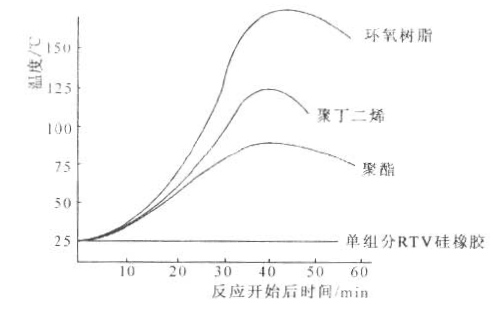

图3 固化过程中的发热比较

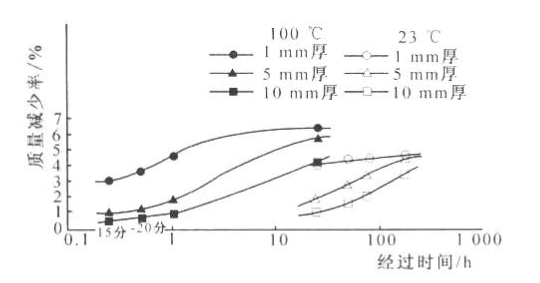

图4 单组份缩合型RTV硅橡胶硫化过程的质量变化
